RELSEN

Notre technologie RELSEN est basée sur les méthodes modernes de spectroscopie interférentielle réflectométrique et de haute vibrosensibilité d'un flux cohérent d'énergie infrarouge

RELSEN

Contrôle du périmètre, détection d'intrusion, localisation

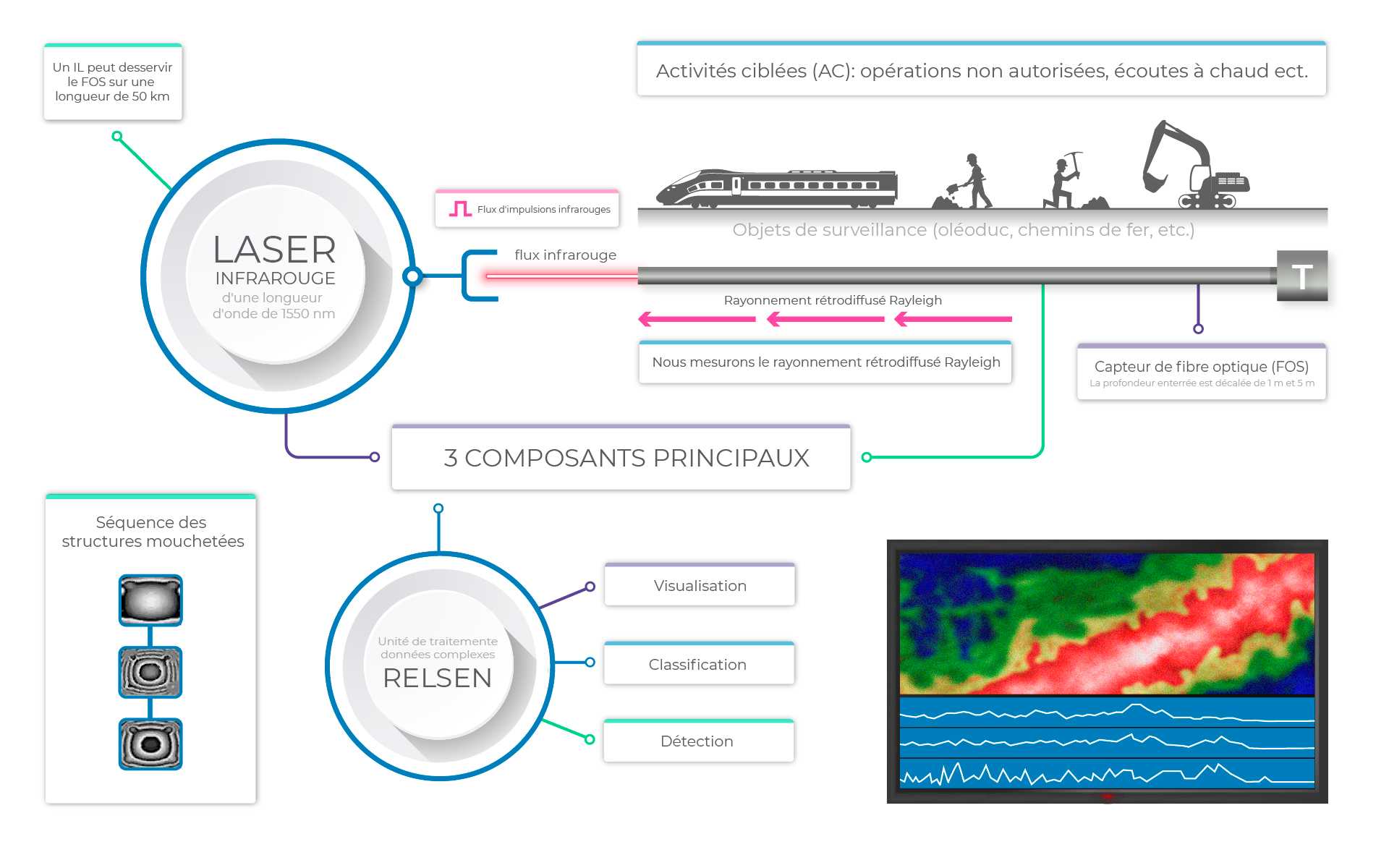

La fonctionnalité principale de RELSEN est basée sur les méthodes modernes de spectroscopie interférentielle réflectométrique et de haute vibrosensibilité d'un flux cohérent d'énergie infrarouge qui est injecté dans un câble à fibre optique dédié via un laser infrarouge conventionnel avec une longueur d'onde de 1550,116 nm.

Le système RELSEN est conçu pour fonctionner en mode entièrement autonome et permet de détecter et de classer les activités acoustiques sismiques suspectes (cibles) dans la zone le long d'objets protégés. La précision de détection de l'activité mécanique est de ~ 5-10 m.

Contrôle du périmètre

Exemples de valeurs de la pression acoustique exercée sur le sol à la suite des effets d'impulsions vibro-acoustiques:

  • Homme qui marche ou qui court: 10-30 dB;
  • Moteur de voiture à essence: 10-40 dB;
  • Moteur diesel (camion): 40-70 dB;
  • Véhicule de transport de passagers à une vitesse de 30 km / h: 60-80 dB;
  • Camion à une vitesse de 30 km / h: 70-90 dB;
  • Creusage à la main: 30-50 dB;
  • Véhicules à chenilles: 100-120 dB;
  • Creusage mécanique: 80 - 120 dB.
Exemples de valeurs de la pression

Type Fonctionnalité Spécifications
1 Propriétés du client Limites supérieures pour la probabilité des erreurs de type I et de type II 5%
2 Le minimum de la cardinalité de l'ensemble sismoacoustique ciblé 10
4 FOS longueur maximale sans amplificateur à pompage optique à distance (ROPA) 40 km
5 Longueur maximale d'un module FOS avec une unité ROPA 60 km
6 Longueur maximale du FOS avec deux unités ROPA 75 km
7 Résolution de détection d'événements sismoacoustiques 5 m
8 Propriétés techniques Classe laser 3B
9 Longueur d’onde 1550 nm
10 Type de fibre optique utilisée comme FOS G.652
11 Principe d'extraction d’informations Analyse complète des
taches de Rayleigh
12 Température de fonctionnement +5 - +55 ° C
13 Température de stockage 0 - +70 ° C.
14 Humidité relative 10 - 80%
15 Hauteur de fonctionnement au-dessus du niveau de la mer <4000 m
16 Niveau de bruit <45 dB
17 Puissance 1 220 V, 50 Hz
18 Puissance 2 +48
19 Consommation d’énergie 90 W
20 Poids Up to 15 kg
Contrôle du périmètre, détection d'intrusion, localisation

Caractéristiques de conception fondamentales de RELSEN:

  • Les caractéristiques du signal Rayleigh diffusé réfléchi en fonction du temps (et non de la valeur moyenne dans le temps) sont mises en correspondance au niveau du réseau de données d'enregistrement;
  • Les signaux réfléchis contiennent des informations suffisantes pour leur classification et permettent donc d'identifier un type spécifique de SEV;
  • Les impulsions ont une durée de ~ 50-200 ns, avec un intervalle de ~ 50-300 ms;
  • Le pouls est filtré par des réseaux de Bragg à fibres, qui éliminent le rayonnement spontané (parasite) amplifié;
  • L'énergie de chaque impulsion est de 0,2 micro joule;
  • Le rayonnement diffusé est amplifié et filtré pour éliminer tout rayonnement autre que celui ayant une longueur d'onde centrale de 1550,116 nm;
  • L'arséniure de gallium photodiode (GaAs) est connecté à une fibre optique et utilisé comme détecteur pour enregistrer le rayonnement amplifié;
  • Deux impulsions sont comparées à des moments différents afin de déterminer la différence entre les signaux réfléchis. Cette différence indique un changement des configurations physiques des fibres (degré de déformation) qui s'est produit d'une manière particulière à l'emplacement FOS, en raison de l'exposition à des microrétentions longitudinales acoustiques;
  • La différence entre les impulsions est mesurée à l'aide de méthodes de corrélation robustes, y compris celles basées sur la transformation en ondelettes; l'analyse du degré de similitude des impulsions est utilisée pour estimer la quantité de changement dans les paramètres du signal causée par l'influence du SEV.
Caractéristiques de conception fondamentales de RELSEN:

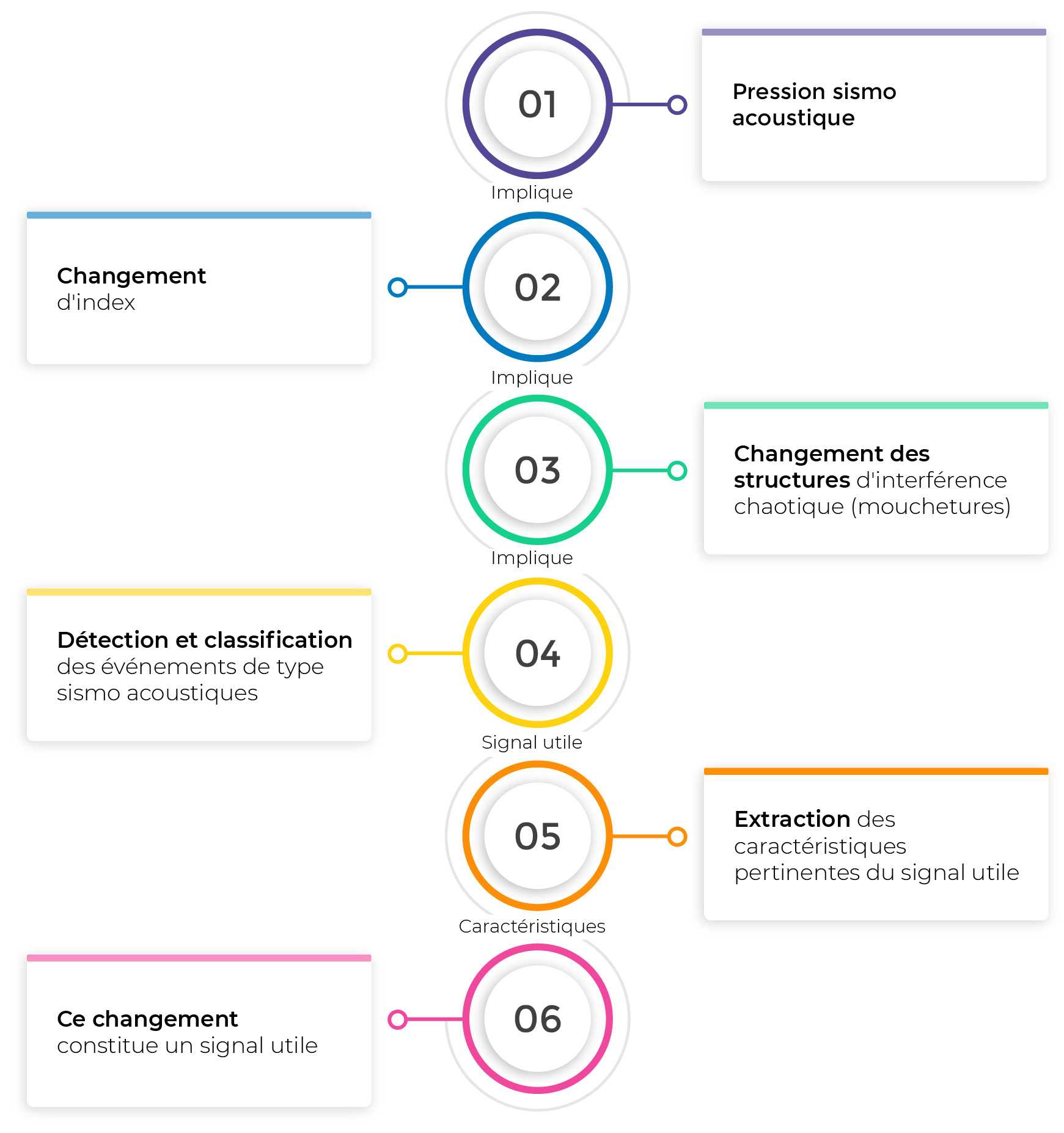

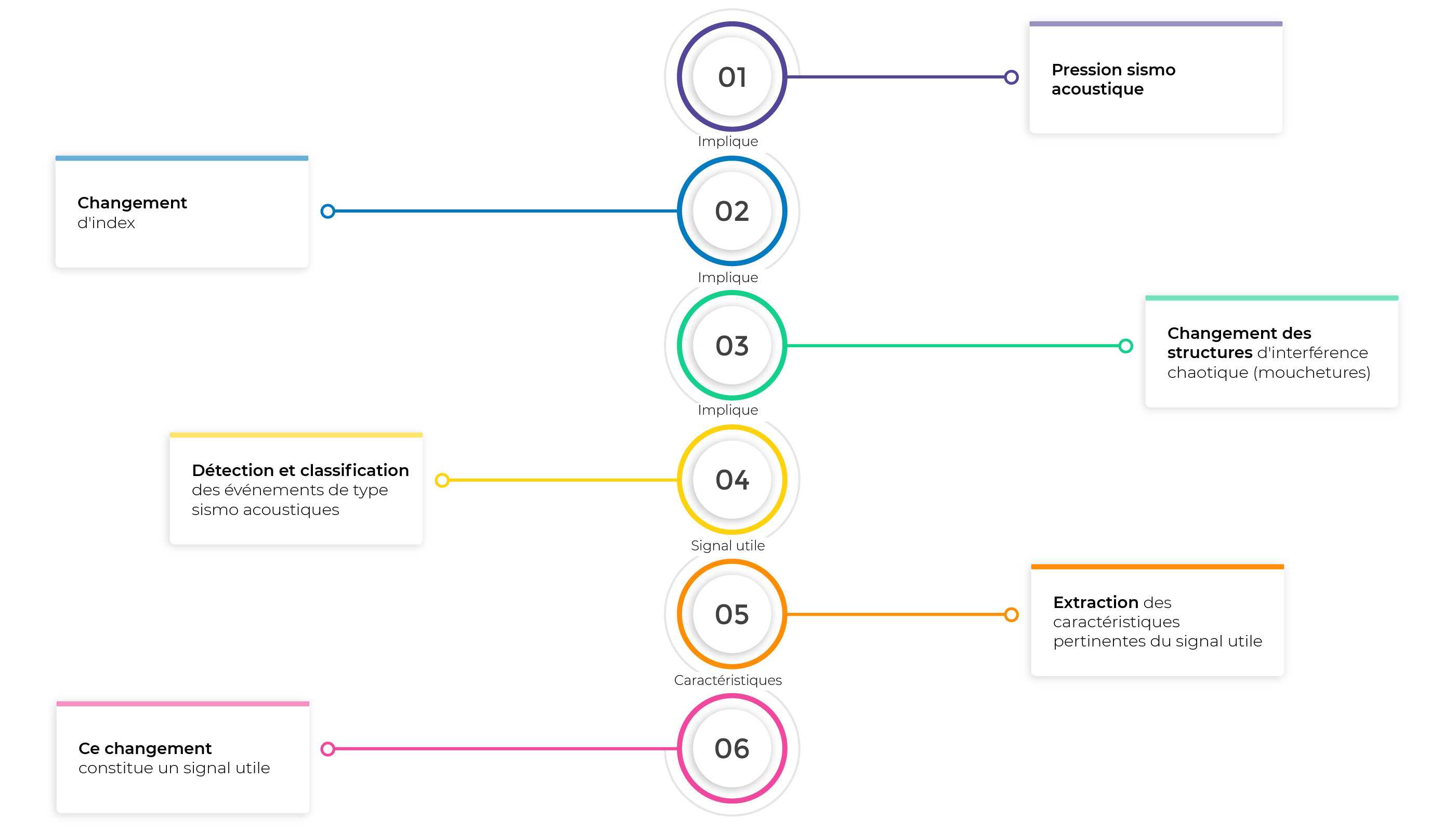

Étapes du traitement des données RELSEN

Étapes du traitement des données RELSEN
